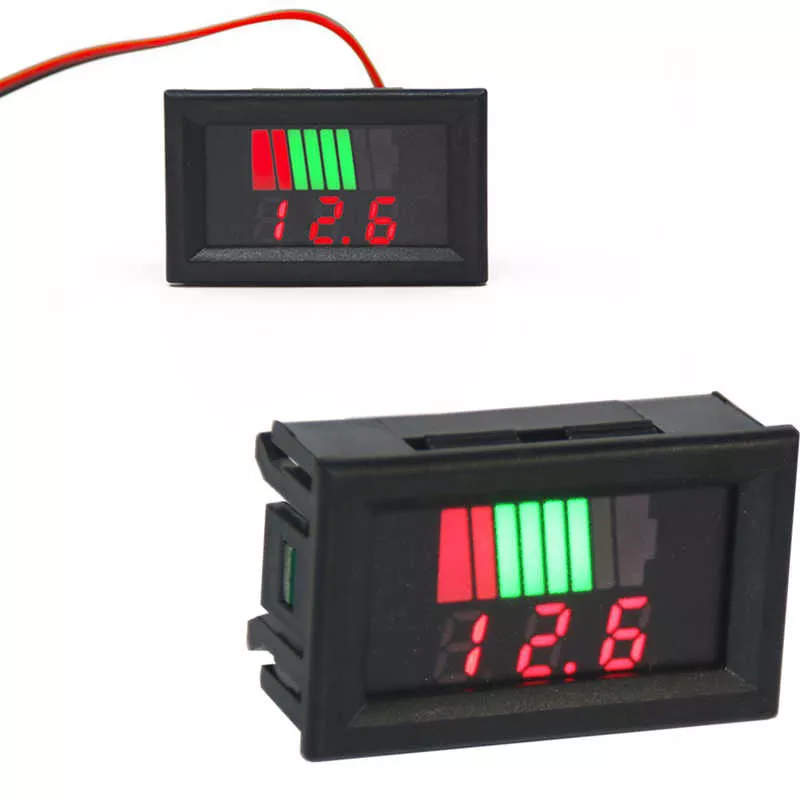

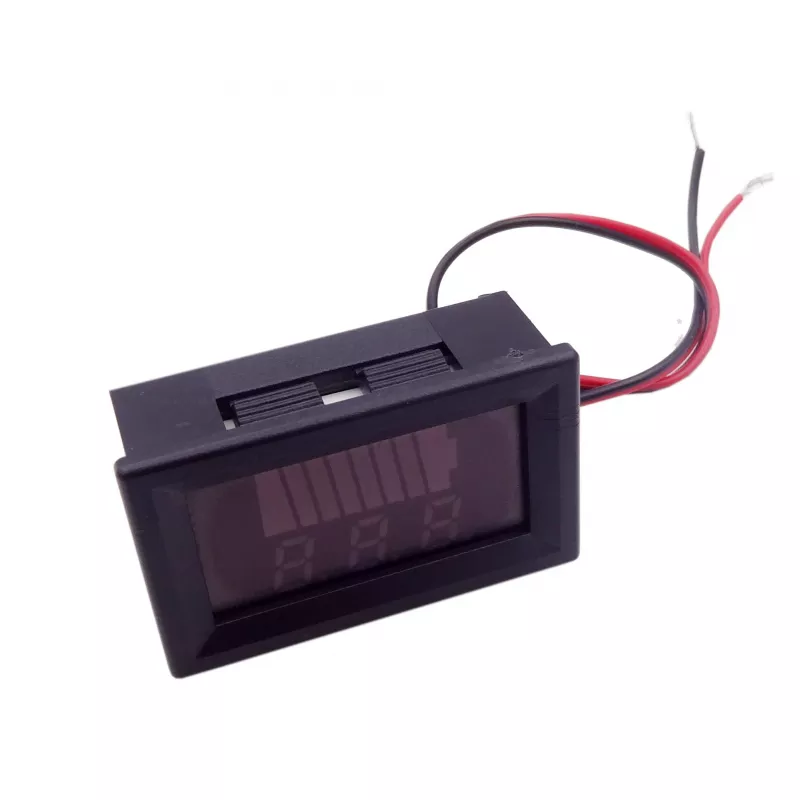

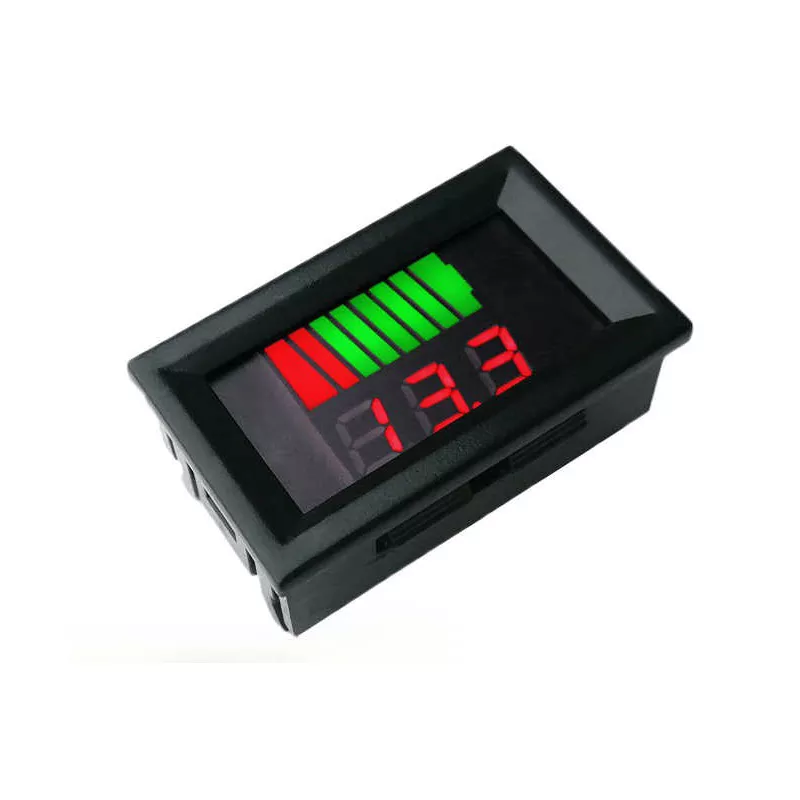

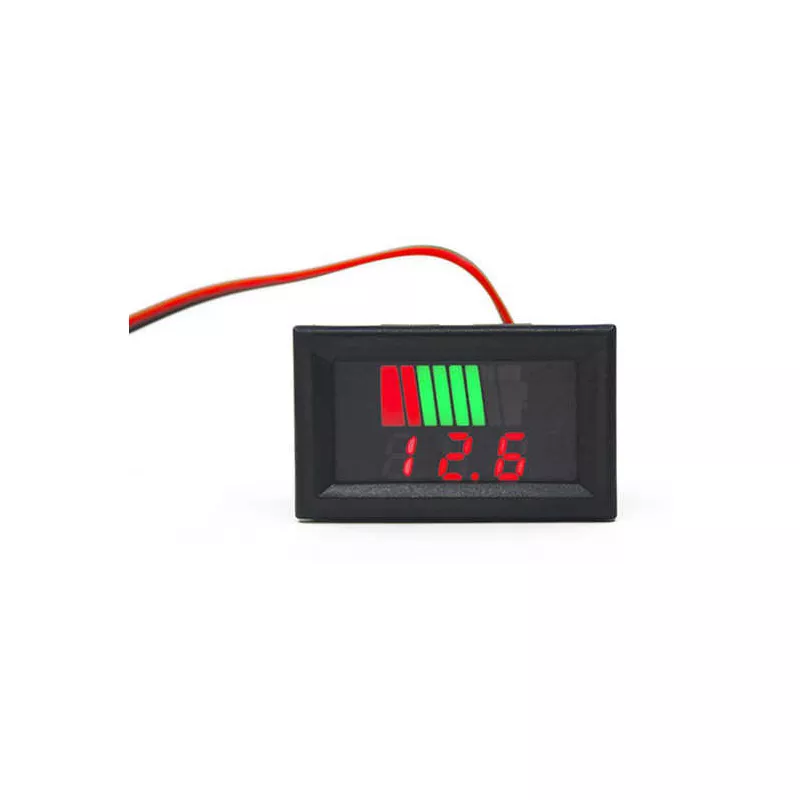

ماژول نمایشگر سطح شارژ و ولتاژ باتری 12 تا 72 ولت | ولت متر خودرو با پتانسیومتر ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت یک نمایشگر پنلی کاربردی برای مشاهده هم‌زمان ولتاژ لحظه‌ای باتری و وضعیت تقریبی سطح شارژ است. این ماژول علاوه بر نمایش مقدار ولتاژ به‌صورت عددی، از یک بارگراف گرافیکی شبیه آیکون باتری استفاده می‌کند تا کاربر بتواند وضعیت ولتاژ باتری را در یک نگاه مشاهده کند. این محصول برای سیستم‌های باتری مختلف، خودروهای سبک 12 ولت، خودروهای سنگین 24 ولت، UPS، تجهیزات باتری‌محور و پروژه‌های الکترونیکی قابل استفاده است. وجود محدوده ولتاژی گسترده و نمایشگر دوگانه باعث شده برای نصب ثابت روی دستگاه یا استفاده به‌عنوان نمایشگر وضعیت باتری گزینه‌ای بسیار کاربردی باشد. سیستم باتری 12 تا 72V نمایش ولتاژ دیجیتال نمایش شارژ 8 مرحله ابعاد 48×29×22mm راهنمای این صفحه معرفی ماژول نمایشگر سطح شارژ باتری نحوه نمایش ولتاژ و سطح شارژ استفاده در خودرو 12 و 24 ولت بررسی ولتاژ دینام خودرو سطوح نمایش باتری 12 ولت پتانسیومتر تنظیم ولتاژ مشخصات فنی سوالات متداول ماژول نمایشگر سطح شارژ باتری 12 تا 72 ولت چیست؟ ماژول نمایشگر سطح شارژ باتری یک نمایشگر ولتاژ و وضعیت باتری است که می‌تواند بدون نیاز به استفاده مداوم از مولتی‌متر، مقدار ولتاژ سیستم را روی صفحه نمایش دهد. بخش عددی نمایشگر مقدار ولتاژ را نشان می‌دهد و قسمت بالایی به شکل باتری، سطح ولتاژ را در چند مرحله نمایش می‌دهد. این طراحی باعث می‌شود کاربر علاوه بر عدد دقیق ولتاژ، یک نمایش گرافیکی ساده نیز در اختیار داشته باشد. چنین قابلیتی در خودرو، دستگاه‌های دارای باتری، UPS، سیستم‌های برق اضطراری و پروژه‌هایی که نیاز به مانیتور دائمی ولتاژ دارند بسیار کاربردی است. نمایش هم‌زمان ولتاژ عددی و سطح شارژ گرافیکی نمایشگر این ماژول از دو قسمت اصلی تشکیل شده است. در قسمت پایین، ولت‌متر دیجیتال مقدار ولتاژ لحظه‌ای را به‌صورت عددی نمایش می‌دهد و در قسمت بالایی، نماد باتری دارای چند Segment وضعیت ولتاژ باتری را به شکل گرافیکی نشان می‌دهد. طبق مشخصات ارائه‌شده برای این مدل، بارگراف باتری دارای 8 سطح با نقاط تقریبی 10%، 25%، 40%، 50%، 60%، 75%، 90% و 100% است. این بخش برای مشاهده سریع وضعیت بسیار مفید است، اما درصدهای نمایش‌داده‌شده باید به‌عنوان تخمین مبتنی بر ولتاژ در نظر گرفته شوند. درصد شارژ نمایشگر، اندازه‌گیری واقعی ظرفیت باتری نیست این ماژول ظرفیت واقعی باتری را بر حسب Ah یا mAh اندازه‌گیری نمی‌کند. سطح شارژ گرافیکی بر اساس ولتاژ اندازه‌گیری‌شده محاسبه می‌شود. به همین دلیل شرایط بار، روشن یا خاموش بودن خودرو، نوع باتری و شیمی باتری می‌تواند روی ارتباط بین ولتاژ و سطح واقعی شارژ اثر بگذارد. برای مثال نمایش 75 درصد روی صفحه به این معنی نیست که دستگاه با روش Coulomb Counting اندازه‌گیری کرده و دقیقاً 75 درصد انرژی باتری باقی مانده است؛ این مقدار یک تخمین ولتاژمحور است. نمایشگر ولتاژ باتری خودروهای سبک و سنگین نمایشگر ولتاژ باتری خودرو یکی از کاربردهای اصلی این ماژول است. در خودروی سبک با سیستم 12 ولت می‌توان ولتاژ باتری و تغییر آن هنگام خاموش یا روشن بودن موتور را مشاهده کرد. در خودرو یا تجهیزاتی با سیستم 24 ولت نیز همین ماژول امکان مانیتور کردن ولتاژ را فراهم می‌کند. در نصب دائمی روی داشبورد، جعبه برق یا پنل دستگاه، کاربر می‌تواند بدون باز کردن مولتی‌متر وضعیت ولتاژ را کنترل کند و افت یا افزایش غیرعادی ولتاژ را سریع‌تر متوجه شود. استفاده برای بررسی ولتاژ باتری و دینام خودرو این ماژول می‌تواند برای بررسی ولتاژ سیستم شارژ خودرو نیز مفید باشد. با مقایسه ولتاژ باتری هنگام خاموش بودن موتور و ولتاژ سیستم پس از روشن شدن خودرو می‌توان متوجه شد که آیا ولتاژ شارژ در حال افزایش است یا خیر. بنابراین از نظر کاربرد روزمره می‌توان آن را برای کنترل ولتاژ باتری و شارژ دینام استفاده کرد، اما بهتر است آن را با یک تستر تخصصی باتری و دینام اشتباه نگیریم. این ماژول پارامترهایی مانند CCA، مقاومت داخلی، SOH یا ریپل خروجی دینام را اندازه‌گیری نمی‌کند و نتیجه تست بار واقعی باتری ارائه نمی‌دهد. سطوح نمایش شارژ برای باتری 12 ولت طبق اطلاعات ارائه‌شده برای این مدل، بارگراف در حالت باتری 12 ولت بر اساس حدود ولتاژی زیر فعال می‌شود: مرحله ولتاژ تقریبی Segment 1 بالاتر از 11.1V Segment 2 بالاتر از 11.3V Segment 3 بالاتر از 11.6V Segment 4 بالاتر از 11.9V Segment 5 بالاتر از 12.2V Segment 6 بالاتر از 12.5V Segment 7 بالاتر از 12.9V Segment 8 بالاتر از 13.3V برای سیستم‌های با ولتاژ بالاتر، طبق منطق اعلام‌شده این نقاط با نسبت ولتاژ سیستم تغییر می‌کنند. این مقادیر بهتر است به عنوان آستانه‌های نمایش خود ماژول در نظر گرفته شوند، نه جدول عمومی و دقیق درصد شارژ همه انواع باتری. نوع باتری در نمایش درصد شارژ مهم است رابطه بین ولتاژ و درصد شارژ برای باتری سرب اسیدی، لیتیوم یون، LiFePO4 و سایر شیمی‌ها یکسان نیست. بنابراین اگر ماژول روی سیستمی غیر از باتری‌های متداول خودرویی یا سیستمی با منحنی ولتاژی متفاوت استفاده می‌شود، نمایش عددی ولتاژ قابل استفاده‌تر از تفسیر مستقیم درصد گرافیکی است. پتانسیومتر تنظیم ولتاژ این مدل دارای پتانسیومتر تنظیم ولتاژ است که برای تنظیم نمایش ولتاژ در ماژول در نظر گرفته شده است. هنگام راه‌اندازی، برای رسیدن به نتیجه بهتر می‌توان ولتاژ واقعی را هم‌زمان با یک مولتی‌متر معتبر اندازه‌گیری و در صورت نیاز نمایش ماژول را با مقدار مرجع تطبیق داد. هنگام تنظیم پتانسیومتر از پیچ‌گوشتی مناسب استفاده کنید و تغییرات را بسیار
